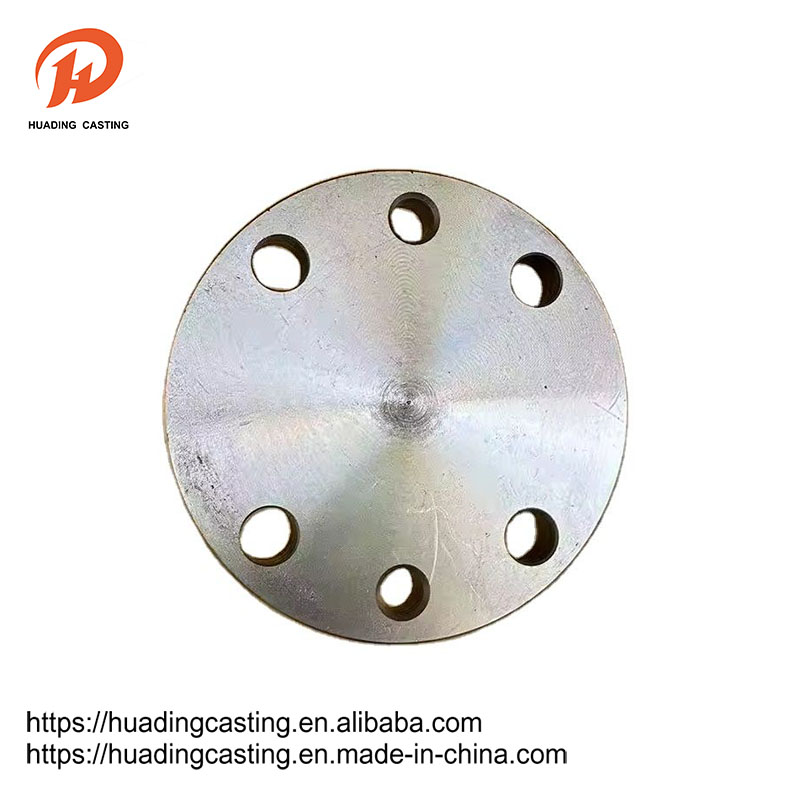

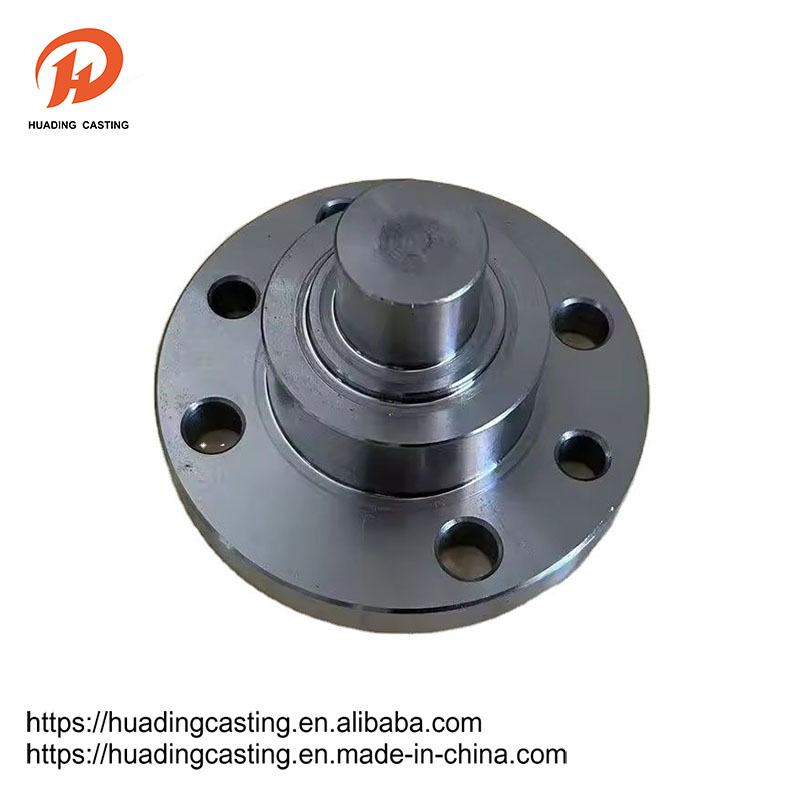

Фланця

Фланець - це частина, з'єднана між валом і валом, яка використовується для з'єднання між кінцями труби; Він також корисний у фланці на імпорті та експорті обладнання для з'єднання між двома пристроями, такими як фланець редуктора. Фланцеве з'єднання або фланцевий суглоб відноситься до знімного з'єднання, яке з'єднано фланцями, прокладками та болтами як групу комбінованих ущільнювальних конструкцій. У фланці є отвори, а болти роблять два фланці щільно з'єднаними. Фланець запечатаний прокладкою.

Надіслати запит

Опис продукту

Фланці поділяються на різьбове з'єднання (з'єднання нитки) фланці, зварені фланці та затискачі фланці. Фланці використовуються в парах, дротяні фланці можна використовувати для труб низького тиску, а зварені фланці більше чотирьох кілограмів тиску. Покладіть прокладку між двома фланцями і кріпіть їх болтами. Різна товщина фланця тиску різна, вони використовують різні болти. Насоси та клапани, підключені з трубопроводами, локальні частини цього обладнання також перетворюються на відповідні форми фланця, також відомі як фланцеві з'єднання. Усі з'єднувальні частини, які з'єднані болтами навколо двох площин і одночасно закриті, зазвичай називаються "фланцями", наприклад, з'єднання вентиляційних труб, і цей тип частини можна назвати "фланцевими частинами". Але це з'єднання є лише частиною обладнання, наприклад, з'єднання фланця та насоса, не добре називати насос "частин фланця". Відносно невеликі, такі як клапани тощо, можна назвати "фланцевими частинами".

Параметр продукту

ДН	День труби	Розмір з'єднання				C	N	H	НПТ
ДН	A	D	K	L	n	C	N	H	НПТ
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
