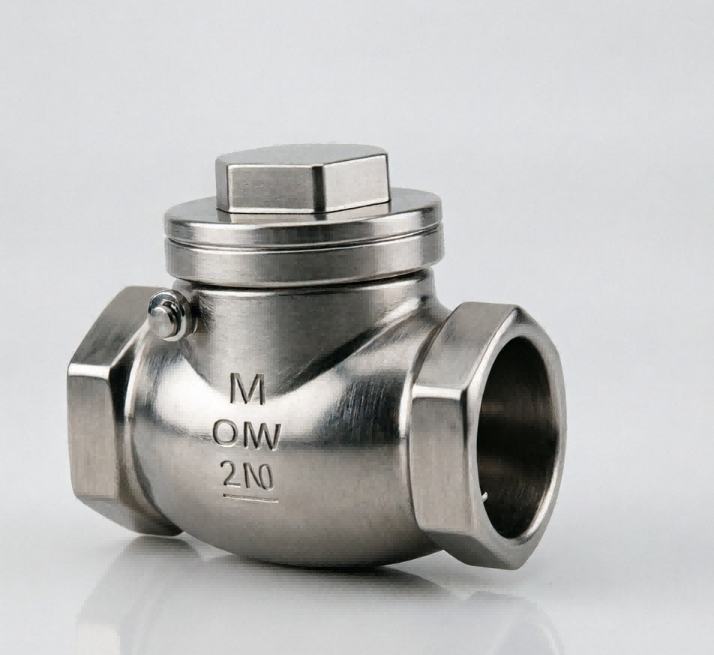

H14 різьбовий підйомний зворотний клапан

Зворотний клапан з різьбою H14 – це компактне та високонадійне рішення, призначене для запобігання зворотному потоку в системах трубопроводів малого діаметру. Поєднуючи міцну конструкцію з ефективним внутрішнім дизайном, це ідеальний вибір для житлових, комерційних і легких промислових систем контролю рідин.

Надіслати запит

Опис продукту

Назва: різьбовий підйомний зворотний клапан H14

Матеріал: нержавіюча сталь 201/304

MOQ: 10 шт

Упаковка: внутрішня упаковка з потовщеного бульбашкового мішка та зовнішня упаковка з картону або морське транспортування піддонів

Відвантаження: DHL, UPS, FedEx, LCL морем тощо.

Допуск: точна обробка з ЧПУ, допуск ±0,01 мм

Перевірка: повна перевірка німецького ШМ, нульовий дефект

OEM & ODM: прийнято OEM & ODM, швидке виготовлення зразків

Час: строгий контроль якості, своєчасна доставка

Сервіс: широкий вибір матеріалів для деталей на замовлення

Зворотний клапан з різьбою H14 — це компактне та високонадійне рішення, призначене для запобігання зворотному потоку в системах трубопроводів малого діаметру. Поєднуючи міцну конструкцію з ефективним внутрішнім дизайном, це ідеальний вибір для житлових, комерційних і легких промислових систем контролю рідин.

Довговічні та корозійностійкі матеріали

Створений для роботи в суворих умовах експлуатації, зворотний клапан H14 доступний з преміальних матеріалів, включаючи нержавіючу сталь (SS201/304). Це забезпечує відмінну стійкість до іржі, корозії та високих температур, що робить його придатним для води, пари, масла та деяких корозійних хімічних середовищ.

Ефективний механізм підйомного типу

Завдяки класичній конструкції підйомного зворотного клапана H14 використовує кінетичну енергію рідини для автоматичного відкриття та силу тяжіння для закриття. Це забезпечує щільне ущільнення проти зворотного потоку без необхідності зовнішнього живлення або ручного керування, ефективно захищаючи насоси та компресори від гідроудару та пошкодження зворотного потоку.

Легке встановлення з різьбовими кінцями

Розроблена для зручності модель H14 має стандартні з’єднання з внутрішньою різьбою (NPT, BSP або G). Це забезпечує швидку, безпечну та герметичну установку на трубопроводах малого діаметра (зазвичай від DN15 до DN50 / 1/2" до 2"), значно скорочуючи робочий час і витрати на встановлення.

Надійне ущільнення та низькі витрати на обслуговування

Внутрішні компоненти мають точну механічну обробку, щоб забезпечити герметичність перекриття. Завдяки простій, але міцній конструкції клапан H14 потребує мінімального обслуговування. Його компактні розміри роблять його ідеальним для тісних приміщень, де не можуть поміститися поворотні зворотні клапани більшого розміру.

Універсальне промислове застосування

Різьбовий зворотний клапан H14 широко використовується в різних секторах, зокрема:

Системи опалення, вентиляції, вентиляції та водопостачання: запобігання зворотному потоку в лініях опалення та водопостачання.

Контроль промислових рідин: захист чутливих приладів і малих насосів.

Нафта та газ: керування односпрямованим потоком у паливно-мастильних лініях.

Хімічна обробка: безпечне поводження з сумісними корозійними рідинами.

H14 Різьбовий підйомний зворотний клапан технічного характеру

Тип	201/304
Розмір	DN15	DN20	DN25	DN32	DN40	DN50
Розмір	DN65	DN80	/	/	/	/

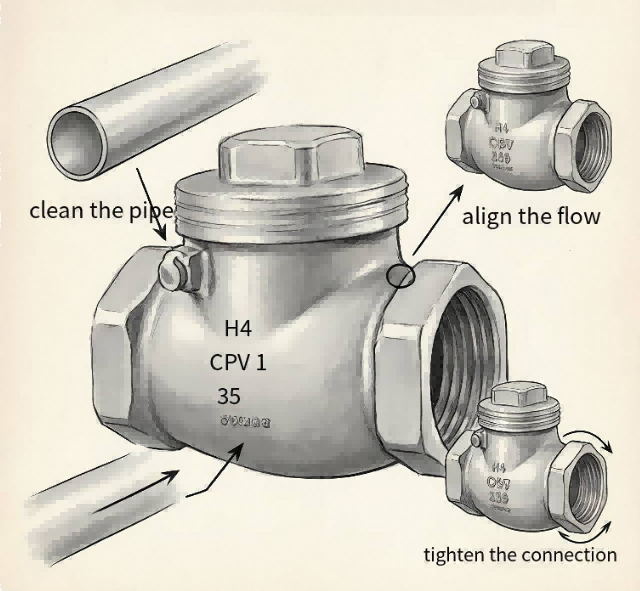

Інструкції зі встановлення зворотних клапанів

Щоб забезпечити оптимальну продуктивність і запобігти пошкодженню системи, будь ласка, суворо дотримуйтесь цих інструкцій зі встановлення:

Перевірте напрямок потоку

Це найважливіший крок. Завжди перевіряйте стрілочний індикатор на корпусі клапана. Стрілка повинна вказувати в тому ж напрямку, що і потік рідини. Встановлення клапана назад повністю заблокує трубопровід і може серйозно пошкодити насос або сам клапан.

Встановити в правильному положенні

Різні типи зворотних клапанів мають певні вимоги до розташування:

Підйомні зворотні клапани (наприклад, модель H14): диск клапана закривається під дією сили тяжіння. Тому його необхідно встановлювати на горизонтальні трубопроводи. Якщо потрібно встановити його на вертикальну трубу, потік повинен бути строго вгору (знизу вгору).

Поворотні зворотні клапани: вони повинні бути встановлені на горизонтальних трубопроводах, щоб забезпечити вільне обертання диска та належне ущільнення.

Очистіть трубопровід

Перед монтажем обов’язково ретельно очистіть трубопровід. Видаліть будь-яке сміття, зварювальний шлак, бруд або гравій. Сторонні частинки, що потрапили між диском клапана та сідлом, можуть перешкодити щільному закриванню клапана, що призведе до внутрішнього витоку.

Належне з'єднання та ущільнення

Різьбові клапани: при вкручуванні різьбових зворотних клапанів (наприклад, H14) оберніть зовнішню різьбу відповідною ущільнювальною стрічкою (тефлоновою стрічкою) або нанесіть клей на трубу. Не затягуйте занадто сильно, оскільки це може призвести до тріщини корпусу клапана або фітингів.

Фланцеві клапани: Переконайтеся, що прокладки розташовані по центру, і рівномірно затягніть болти по діагоналі (зірка), щоб запобігти нерівномірним навантаженням і витокам.

Підтримуйте прямі участки труб

Для найкращої продуктивності рекомендується мати прямий відрізок труби (щонайменше в 5-10 разів більше діаметра труби) перед входом клапана. Це забезпечує стабільний нетурбулентний потік, дозволяючи клапану відкриватися і закриватися плавно.

Регулярний огляд

Після встановлення регулярно перевіряйте клапан і з’єднання трубопроводу на наявність ознак витоку. Якщо клапан починає видавати гучні звуки (гідравлічний удар), подумайте про встановлення амортизатора або перевірте, чи потрібно відрегулювати швидкість закриття.
