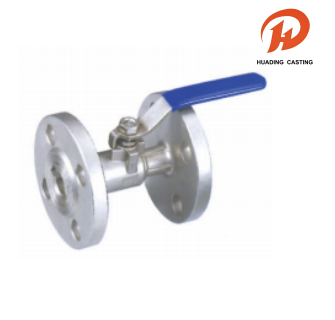

Однокомпонентні фланцеві кульові крани

Наші однокомпонентні фланцеві кульові крани розроблені для забезпечення чудової продуктивності та надійності в широкому діапазоні промислових застосувань. Розроблені з урахуванням універсальності, ці клапани підтримують робочий тиск 1,6, 2,5, 4,0 і 6,4 МПа і доступні в розмірах від 1/2" до 10". Вони підходять для використання з різними середовищами, включаючи воду, газ, нафту та корозійні кислоти, такі як азотна та оцтова кислота. Цільні фланцеві кульові крани забезпечують чудову температурну адаптацію, ефективно функціонуючи при температурах нижче 180 °C з ущільненнями з PTFE або до 300 °C з ущільненнями з PPL.

Надіслати запит

Опис продукту

Назва: однокомпонентні фланцеві кульові крани

Матеріал: наступна таблиця

MOQ: 100 шт

Упаковка: внутрішня упаковка з потовщеного бульбашкового мішка та зовнішня упаковка з картону або морське транспортування піддонів

Відвантаження: DHL, UPS, FedEx, LCL морем тощо.

Допуск: точна обробка з ЧПУ, допуск ±0,01 мм

Перевірка: повна перевірка німецького ШМ, нульовий дефект

OEM & ODM: прийнято OEM & ODM, швидке виготовлення зразків

Час: строгий контроль якості, своєчасна доставка

Сервіс: широкий вибір матеріалів для деталей на замовлення

Однокомпонентні фланцеві кульові крани

Безпека та відповідність мають першорядне значення в конструкції цих однокомпонентних фланцевих кульових кранів. Вони відповідають суворим міжнародним стандартам, мають розміри фланців ANSI B16.5 та ANSI B16.10. Крім того, за запитом доступні пожежобезпечні (API 607) і антистатичні пристрої для забезпечення безпеки експлуатації в небезпечних середовищах. Кожен пристрій проходить суворе тестування відповідно до стандартів ANSI B16.34 і API 598. Наші однокомпонентні фланцеві кульові крани є надійним, сумісним і високоякісним рішенням для ваших потреб у контролі надходження рідини.

Фланцеві кульові крани. Технічні характеристики та типове креслення

NPS	1,6 МПа、2,5 МПа、4,0 МПа、6,4 МПа
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Список матеріалів для кульових кранів

НАЗВА ЧАСТИНИ	МАТЕРІАЛ
ТІЛО	CF8M/WCB
СИДІННЯ	PTFE
CAP	CF8M/WCB
Ущільнювач	PTFE/ГРАФІТ
М'ЯЧ	SS316
СТЕБЛО	SS316
УЩІЛЬНЕННЯ ШТОКА	PTFE
УПАКОВКА	PTFE/ГРАФІТ
САЛЬНИК	SS316
САЛЬНИК	CF8M/WCB
СТОП PIN	SS304
БОЛТ САЛЬНИКА	SS304
СТОПОРНЕ КІЛЬЦЕ	65МН
РУЧКА	КТ33-8
ВСТАНОВИТИ БОЛТ	SS304
