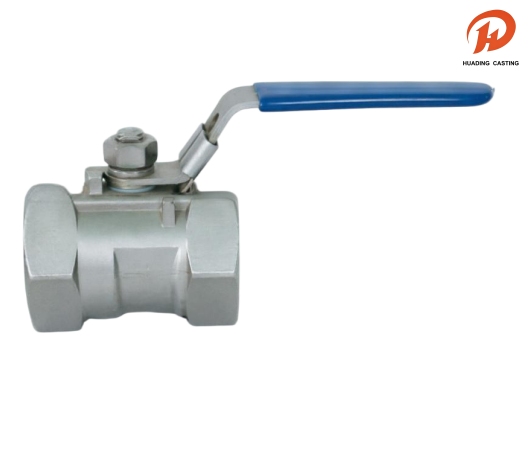

Цільні кульові крани з внутрішньою різьбою

Цільні кульові крани з внутрішньою різьбою є важливими компонентами сучасних промислових систем керування рідинами, які цінуються за їх компактну конструкцію та надійну герметичність. Ці цільні кульові крани з внутрішньою різьбою мають уніфіковану структуру корпусу, яка значно зменшує потенційні шляхи витоку, що робить їх особливо придатними для середовищ високого тиску та високої безпеки. Внутрішнє різьбове з’єднання забезпечує швидку та надійну установку на стандартний трубопровід без додаткових адаптерів, заощаджуючи час і кошти під час обслуговування. Виготовлені з міцних матеріалів, таких як нержавіюча сталь або латунь, однокомпонентні кульові крани з внутрішньою різьбою забезпечують чудову стійкість до корозії та продовжений термін служби. Їх стійкий до вибуху шток і зменшена конструкція отвору додатково підвищують безпеку експлуатації та точність потоку. Широко застосовувані в хімічній, водоочисній та нафтогазовій промисловості, ці клапани стабільно працюють у складних умовах. Доступні в таких класах тиску, як PN16 і PN63, вони відповідають міжнародним стандартам, включаючи NPT, BSPT, DIN2999 і ISO228, забезпечуючи глобальну сумісність і надійність.

Надіслати запит

Опис продукту

Назва: цільні кульові крани з внутрішньою різьбою

Матеріал: наступна таблиця

MOQ: 100 шт

Упаковка: внутрішня упаковка з потовщеного бульбашкового мішка та зовнішня упаковка з картону або морське транспортування піддонів

Відвантаження: DHL, UPS, FedEx, LCL морем тощо.

Допуск: точна обробка з ЧПУ, допуск ±0,01 мм

Перевірка: повна перевірка німецького ШМ, нульовий дефект

OEM & ODM: прийнято OEM & ODM, швидке виготовлення зразків

Час: строгий контроль якості, своєчасна доставка

Сервіс: широкий вибір матеріалів для деталей на замовлення

Цільні кульові крани з внутрішньою різьбою

Цільні кульові крани з внутрішньою різьбою забезпечують компактність, герметичність для промислових рідинних систем. Ці клапани, яким довіряють у хімічній обробці, обробці води, нафти та газу, надійно справляються з важкими умовами. Пропоновані в рейтингах PN16/PN63 з різьбою NPT/BSPT, вони відповідають світовим стандартам безперебійної інтеграції в міжнародні мережі трубопроводів, забезпечуючи послідовну, довговічну роботу в складних програмах.

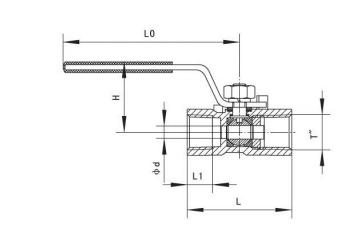

Технічні характеристики та типове креслення кульового крана

НОМІНАЛЬНИЙ ДІАМ. (мм)	РІЗЬБА ТРУБНА	РОЗМІРИ (мм)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Список матеріалів для кульових кранів

НАЗВА ЧАСТИНИ	МАТЕРІАЛ
ТІЛО	WCB CF8 CF8M
CAP	WCB CF8 CF8M
РУЧКА	SS304
М'ЯЧ	SS304 SS304 SS316
СИДІННЯ	PTFE
СТЕБЛО	SS304 SS304 SS316
ПАКУВАЛЬНА шайба	PTFE
ПРОКЛАДКА	PTFE
УПОРНА ШАЙБА	PTFE
ГАЙКА	SS304
ПРУЖИННА ШАЙБА	SS304
ШКАФКА	SS304
РУЧКА	SS304
ОБКЛАДКА	ПЛАСТИКОВІ
