Двокомпонентні кульові крани з внутрішньою різьбою

Ці двокомпонентні з’єднувальні кульові крани з внутрішньою різьбою мають міцний корпус, вилитий за моделлю, і стійкий до вибуху шток, що забезпечує безпеку та довговічність. Розроблені для універсальності, клапани відповідають стандартам з декількома різьбами (NPT, BSPT, DIN 2999, ISO 228) і підтримують ISO 5211 для прямого монтажу приводів. Завдяки робочому тиску 1000 PSI і дотриманню суворих стандартів тестування, таких як API 598, ці двокомпонентні кульові крани з внутрішньою різьбою створені для високопродуктивних застосувань.

Надіслати запит

Опис продукту

Назва: двокомпонентні кульові крани з внутрішньою різьбою

Матеріал: наступна таблиця

MOQ: 100 шт

Упаковка: внутрішня упаковка з потовщеного бульбашкового мішка та зовнішня упаковка з картону або морське транспортування піддонів

Відвантаження: DHL, UPS, FedEx, LCL морем тощо.

Допуск: точна обробка з ЧПУ, допуск ±0,01 мм

Перевірка: повна перевірка німецького ШМ, нульовий дефект

OEM & ODM: прийнято OEM & ODM, швидке виготовлення зразків

Час: строгий контроль якості, своєчасна доставка

Сервіс: широкий вибір матеріалів для деталей на замовлення

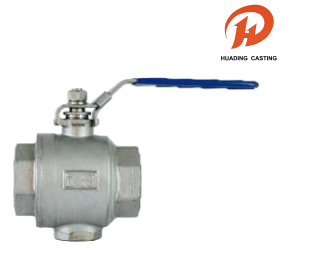

Двокомпонентні кульові крани з внутрішньою різьбою

Ці двокомпонентні кульові крани з внутрішньою різьбою відповідають стандартам трубної різьби, включаючи NPT, BSPT, DIN 2999 та ISO 228, і мають конструкцію прямого монтажу ISO 5211 для приводів разом із запірним пристроєм. Розраховані на робочий тиск 1000 PSI (PN63) W.O.G, двокомпонентні кульові крани з внутрішньою різьбою проходять суворі випробування відповідно до стандартів API 598, GB/T 13927 та ISO 5208, щоб гарантувати надійну роботу у вимогливих додатках.

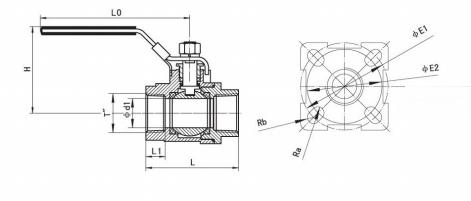

Технічні характеристики та типове креслення кульових кранів

НАЗВНИЙ	ТРУБА	РОЗМІРИ
DIA. (мм)	НИТКА	d1	L	L1	H	L0	Ра	руб	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Список матеріалів для кульових кранів

НАЗВА ЧАСТИНИ	МАТЕРІАЛ
ТІЛО	WCB CF8 CF8M
CAP	WCB CF8 CF8M
М'ЯЧ	SS304 SS304 SS316
СИДІННЯ	PTFE
СТЕБЛО	SS304 SS304 SS316
ЗАЛОЗА	SS304
УПАКОВКА	PTFE
ПРОКЛАДКА	PTFE
ПРАЙНА МАШИНА	PTFE
ГАЙКА	SS304
ПРУЖИННА ШАЙБА	SS304
ШКАФКА	SS304
РУЧКА	SS304
ОБКЛАДКА	ПЛАСТИКОВІ
